- о системе Inmarsat

10 марта 2005 года был выведен на орбиту первый из трех запланированных к запуску, спутник Инмарсат 4 поколения. Развертывание на основе спутников 4 поколения Инмарсат, услуг BGAN (Broadband Global Area Network), является логическим продолжением развития системы Инмарсат. Новая система BGAN предлагает более совершенный доступ к современным услугам передачи данных, телефонии, Интернет.

Созданная в 1979 году с целью удовлетворения потребностей в спутниковой связи на морских судах и безопасности мореплавания, система Инмарсат в настоящее время управляет глобальной спутниковой группировкой, которая используется независимыми сервис-провайдерами для предоставления пользователям услуг связи: голосовой, факсимильной, телексной и скоростной передачи данных. Продолжая развивать и совершенствовать связь на море, Инмарсат расширил сферу своего влияния на наземный, автомобильный и авиационный рынки. Таким образом, на сегодня пользователями системы являются тысячи абонентов, которые живут или работают в удаленных районах, где отсутствует наземная связь, или путешествуют по всему миру. Спутники, Центр эксплуатации сети и Центр управления спутниками принадлежат Организации Инмарсат; земные станции - членам Организации Инмарсат; владельцами подвижных станций (терминалов) могут быть любые юридические или физические лица. Система продолжает развиваться и является лидером среди персональных систем спутниковой связи в области высокоскоростной передачи данных (Стандарт Инмарсат М-4, BGAN).

Спутники Инмарсат

В сети Инмарсат используются геостационарные спутники, которые "неподвижно висят" над заданными точками над экватором Земли. Кажущаяся неподвижность спутников достигается тем, что они обращаются по круговой орбите, совпадающей с плоскостью экватора Земли, с угловой скоростью вращения, равной скорости вращения Земли. На каждом спутнике имеются, по крайней мере, два ретранслятора, один из которых ретранслирует сообщения в направлении от Земных станций к терминалам, а второй - в обратном направлении. Спутники системы Инмарсат располагаются на геостационарной орбите на высоте 35 786 км.

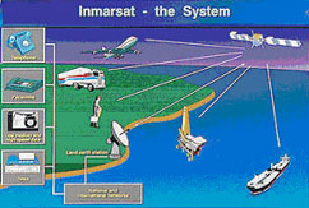

Состав системы ИНМАРСАТ

Спутниковая система Инмарсат включает четыре основные части: Космический сегмент: действующие и запасные спутники с ретрансляторами Сеть земных станций - ЗС (Land Earth Station -LES) Абонентские подвижные земные станции, или терминалы, (Mobile Earth Station -MES) Средства управления системой: Центр эксплуатации сети (Network Operation Centre-NOC) и Центр управления спутниками (Satellite Control Centre- SCC)

10 марта 2005 года был выведен на орбиту первый из трех запланированных к запуску, спутник Инмарсат 4 поколения. Развертывание на основе спутников 4 поколения Инмарсат, услуг BGAN (Broadband Global Area Network), является логическим продолжением развития системы Инмарсат. Новая система BGAN предлагает более совершенный доступ к современным услугам передачи данных, телефонии, Интернет.

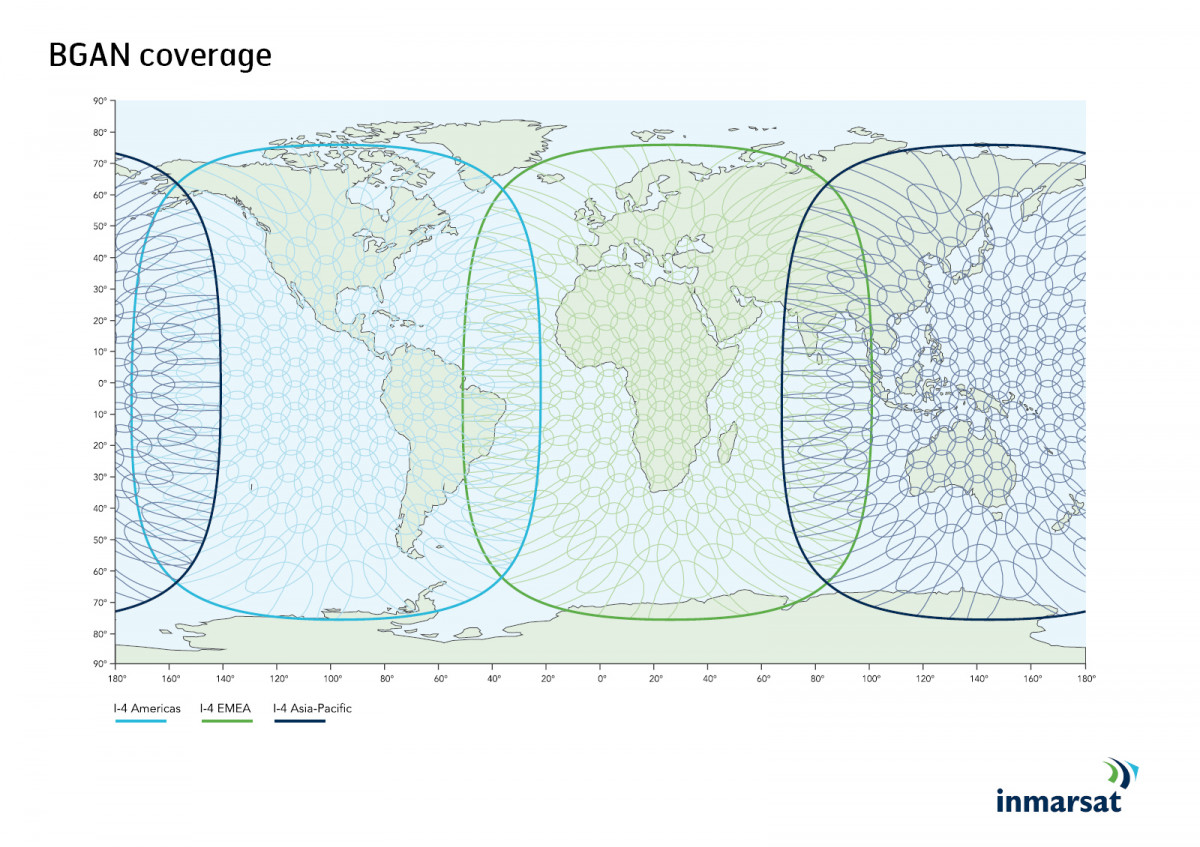

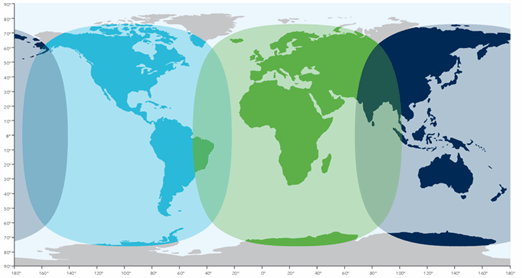

Карта покрытия Инмарсат-Россия

Inmarsat













Спутник I-4 Америка  Спутник I-4 Европа, Средний восток, Азия  Спутник I-4 Азия, Тихий океан



Основными особенностями BGAN являются:

  • Передача данных по IP протоколу со скоростью до 500 кбит/сек
  • Одновременная передача голоса по параллельному каналу
  • Передача данных с гарантированными скоростями 32, 64, 128, 256 кбит/сек (QoS)
  • Коммутируемый ISDN канал со скоростью 64 кбит/сек
  • сервис SMS сообщений

Инфраструктура Инмарсат BGAN состоит из: наземного сегмента (станции сопряжения) с управляющим центром в Лондоне, спутникового сегмента (спутники четвертого поколения Инмарсат-4 на геостационарной орбите), абонентского оборудования (терминалы Инмарсат BGAN)

Терминалы Инмарсат BGAN планируют выпускать 4 компании: Hughes Network Systems (модель HNS 9201), Nera (модель WorldPr1000), Thrane&Thrane (модели Explorer 500 и Explorer 700), Wideye (модель Sabre I).

Технически, самое совершенное абонентское оборудование Инмарсат, модель Hughes HNS 9201 имеет встроенную точку беспроводного доступа Wi-Fi 802.11b, остальные терминалы - как минимум Bluetooth. Дополнительно, можно подключить телефонную трубку и иметь голосовой доступ одновременно с передачей данных. Венчает все Quality of Service (QoS), сервис гарантированного канала с заданной скоростью, для приложений требующих высоких скоростей передачи данных (например, потоковое видео).

Услуги системы Инмарсат BGAN

Телефонная связь
  • Прямой набор, входящие и исходящие звонки
  • Качество передачи голоса как у обычного проводного телефона
  • Единый телефонный номер (+870 77********) независимо от географического положения аппарата
  • Дополнительные услуги сети:
    • ID абонента и записная книжка
    • Конференц-связь
    • Уведомление об ожидающем вызове
    • Постановка вызова на ожидание
    • Временное отключение
    • Временное отключение
    • Перенаправление звонка
Голосовая почта
  • Доступ по короткому коду
ISDN
  • В период запуска поддерживается только абонентским терминалом производства Hughes
  • Услуги аналогичны Инмарсат GAN
Пакетная передача данных
  • Стандартный режим (аналог режима MPDS Inmarsat M4/Fleet)
    • Работа в фоновом режиме, скорость до 492 kbps "best try"
    • Один канал используется несколькими терминалами
    • Фактическая скорость передачи данных зависит от загрузки канала
    • Оплата за фактический объем переданных/принятых данных
    • Идеальный режим для повседневной работы в Интернет
  • Расширенный режим
    • Потоковый режим работы с поддержкой QoS
    • Гарантированная скорость передачи данных (32, 64, 128, 256 kbps на прием и передачу)
    • Доступен "по запросу"
    • Оплата за время соединения
    • Идеальное решение для срочной передачи больших объемов данных
SMS
  • Отправление/получение текстовых сообщений с PC/PDA, подключенных к терминалу Инмарсат BGAN, или с трубки терминала
  • Отправление/получение SMS с/на мобильные телефоны

Пользователи спутниковых IP-модемов Инмарсат R-BGAN также смогут после несложных манипуляций с абонентским терминалом и обновления программного обеспечения работать в системе Инмарсат BGAN. Для них переход на систему Инмарсат BGAN будет означать существенное увеличение географического покрытия системы и возросшее качество связи.



Примеры использования IP модемов Инмарсат BGAN





Inmarsat использование Inmarsat

В соответствии с назначением и использованием система Inmarsat подразделяется на стандарты:

Inmarsat-M4

Введенный в эксплуатацию в конце 1999 года, данный стандарт обеспечивает работу в Глобальной Сети (Global Area Network (GAN)), включая голосовую связь 4.8 Кбит/с, факс и высокоскоростные данные (до 64 Кбит/с), ISDN, IPDS (Пакетная передача данных), доступ в Интернет, электронную почту, видеоконференцию.

Inmarsat-C

Стандарт двухсторонней низкоскоростной передачи данных посредством легких, переносных терминалов, которые также легко устанавливаются на любое судно, автомобиль или самолет. Данный стандарт одобрен для использования в системе ГМССБ (глобальная морская система связи при бедствии и для обеспечения безопасности мореплавания), а также удобен для сбора информации с удаленных объектов и управления грузоперевозками. Имеет встроенный GPS (система глобального определения местоположения).

Inmarsat-D/D+

Обеспечивает низкоскоростную передачу данных при помощи терминалов размером с CD-плейер. Оборудованный приемником GPS, терминал D+ является идеальным средством управления транспортными перевозками, передачи коротких сообщений водителю и дистанционного управления и автономного снятия информации.

Inmarsat-phone Mini-M

До последнего времени наиболее популярный стандарт, разработанный для работы по технологии зонального луча спутников Инмарсат-3. Терминалы данного стандарта являются малогабаритными, легкими и дешевыми. Имея размеры менее компьютера "ноутбук", их вес составляет около 2-х кг., цена - от $3000, а стоимость минуты разговора - от $2/мин. в любую точку мира. Разработаны версии для установки на автомобиль, ж/д вагон, стационарной установки, а также для установки на суда и яхты.

Inmarsat-A

Родоначальник, введенный в эксплуатацию в 1982 году. Предоставляет услуги телефонии, факсимильной и телексной связи в аналоговом режиме.

Inmarsat-B

Введенный в эксплуатацию в 1993 году, данный стандарт является цифровым аналогом стандарта Инмарсат-A. Обеспечивает весь спектр услуг стандарта Инмарсат-Эй, но по значительно более низким тарифам в связи с более рациональным использованием частотного ресурса.

Inmarsat-E

Услуга передачи сигналов спасения посредством радиобуев, отправляющих сигнал бедствия, с указанием координат через наземные станции спутниковой связи системы Инмарсат. Покрывает практически всю акваторию мировых океанов и полностью соответствует требованиям ГМССБ.

Inmarsat-M

Предшественник стандарта Инмарсат мини-М - первый в мире персональный портативный спутниковый телефон, обеспечивающий с 1993 года голосовую связь, передачу факсимильных сообщений с факса группы 3 и данные с терминала размером с "дипломат". Существует автомобильный и морской вариант с самонаводящейся антенной размером 70см в диаметре.

Inmarsat Aero-C

Услуга по передаче низкоскоростных данных и сообщений о местоположении в авиации. Относительно дешевая услуга по передаче информации с/на борт самолета с одновременным позиционированием. Идеальное средство связи для самолетов, выполняющих рейсы в районах с отсутствием связи. Помимо отчетов о местоположении, Аэро-Си может быть использован для сообщений об изменении погоды и полетного задания, запросов на техническое обслуживание и дозаправку, а также как средство связи для экипажа и пассажиров.

Inmarsat Aero-H

Эксплуатируется с 1990 года, предоставляя услуги голосовой, факсимильной связи и передачи данных на воздушных судах. Обеспечивает связь членов экипажа и пассажиров с любым абонентом. Также используется органами управления воздушным движением.

Inmarsat Aero-I

Стандарт, обеспечивающий голосовую, факсимильную связь и передачу данных посредством спутников 3-го поколения для малой и средней авиации. Использование технологии зонального луча спутников Инмарсат-3 позволило значительно уменьшить размеры, вес и стоимость оборудования.

Inmarsat Aero-L

Авиационный стандарт, обеспечивающий обмен данными в реальном масштабе времени со скоростью 600бит/с. Соответствует требованиям по безопасности ИКАО (Международная организация Гражданской Авиации) и органов управления воздушным движением.

Inmarsat Aero Mini-M

Разработан для небольших корпоративных самолетов и авиации общего назначения для обеспечения голосовой и факсимильной связи, а также передачи данных на скорости 2.4Кбит/с. Внешняя антенна подключается к терминалу, весящему около 4.5 кг. Наиболее часто используется в районах, находящихся вне досягаемости УКВ связи.
